в современном строительстве и анализ прочностных характеристик механических муфтовых и сварных соединений арматурной стали железобетонных конструкций в условиях стройплощадки СЗР.
2. Резьбовые соединения арматуры.
2.1. Резьбовые соединения арматуры с конической резьбой.
Механические соединения «LENTON» производства фирмы ERICO предназначены для стыкования стержневой арматуры периодического профиля диаметром от 12 до 40 мм классов А500С и А400 (А-III). На данный вид соединений НИИЖБом разработаны технические условия ТУ 4842-196-46854090-2005. Механические соединения данного типа обеспечивают связь как арматуры одного диаметра, так и соединения стержней разного диаметра. Указанные соединения осуществляются на оборудовании фирмы ERICO путём нарезки конической резьбы на концах арматурных стержней и их объединении с помощью муфты, имеющей соответствующую стержням резьбу (ФОТО 1).

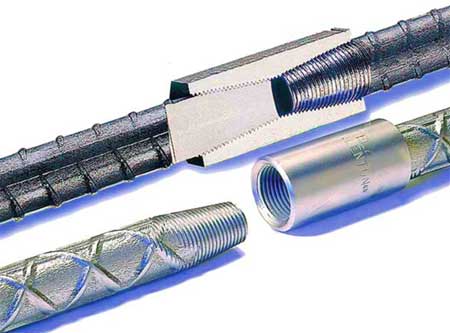

ФОТО 1. Стандартное стыковое соединение арматурных стержней с конической резьбой типа А12 производства фирмы «ERICO»
Для определения механических свойств контрольных стыковых резьбовых соединений термомеханически упрочненной арматуры класса А500С с помощью муфт с конической резьбой проводились их механические испытания на статическое растяжение. В процессе механических испытаний было выявлено, что разрушение резьбовых соединений происходит со срывом витков резьбы с арматурных стержней (ФОТО 2).
Для термомеханически упрочненной арматуры класса А500С характерно, что её структура в поперечном сечении неоднородна. Так механические свойства поверхностного слоя металла арматуры (толщиной ? 3…5мм - зависит от диаметра) имеют более высокую прочность и твердость по сравнению с её сердцевиной. Наличие четкой границы между поверхностным слоем и сердцевиной хорошо заметно на макрошлифах (ФОТО 3, 12д). В процессе испытаний дополнительно было произведено определение твердости металла арматуры в поверхностном слое и её сердцевине, а также определение твердости металла самой резьбовой муфты. Результаты измерения твердости приведены в таблице 1.
Таблица 1
Твердость термомеханическиупрочненной арматуры и муфт с конической резьбой
Твердость поверхностного слоя арматурного стержня δ = 4-5мм |
Твердость сердцевины арматурного стержня |
Твердость металла муфты с конической резьбой |
HRC (HV10) |
HRC (HV10) |
HRC ( HV10) |
28- 30 (286-302) |
14-15 (213-217) |
24-32 (260-318) |
а)
б)

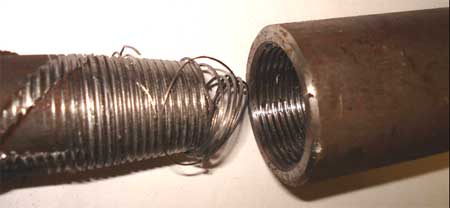

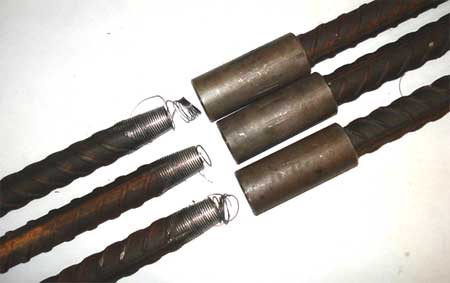

ФОТО 2 Стыковые соединения арматурных стержней с конической резьбой после мех. испытаний
а)
б)
в)

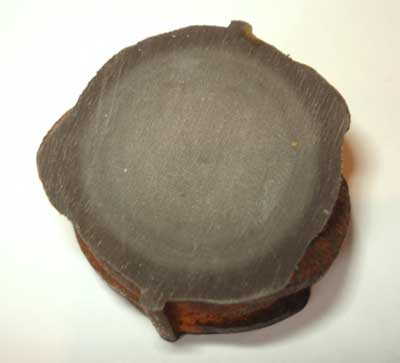

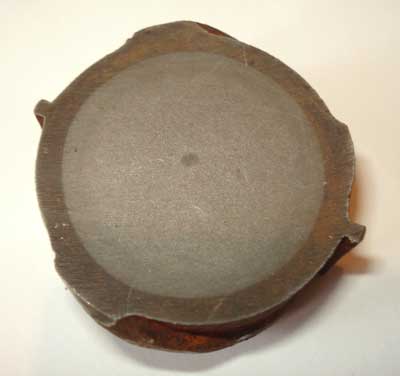

ФОТО 3 а), б) – вид поперечного сечения термомеханическиупрочненной арматуры;

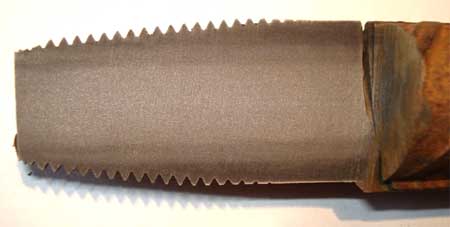

в) – вид поперечного сечения резьбовой части термомеханически-упрочненной арматуры с конической резьбой
