в современном строительстве и анализ прочностных характеристик механических муфтовых и сварных соединений арматурной стали железобетонных конструкций в условиях стройплощадки СЗР.
3.1. Виды опрессованных муфтовых соединений
Существует три основных вида обжимных соединительных муфт, предназначенных для стыковки арматуры, как равного диаметра, так и различных диаметров (переходные), отличающиеся конструктивными особенностями и представленные на Рис. 2

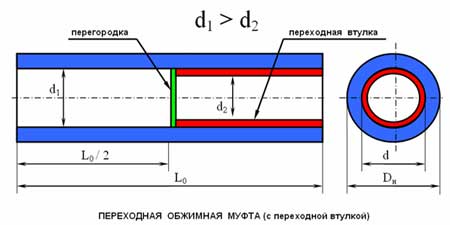

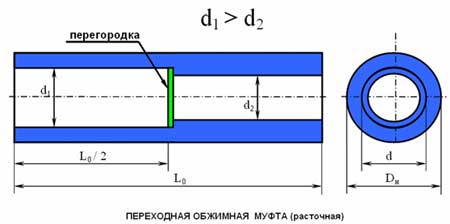

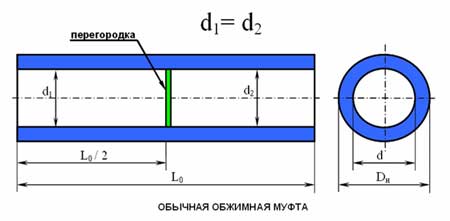

Рис. 2 – Виды обжимных муфт. Геометрические размеры и условные обозначения.
а) – годно (разрушение по основному металлу арматурных стержней)

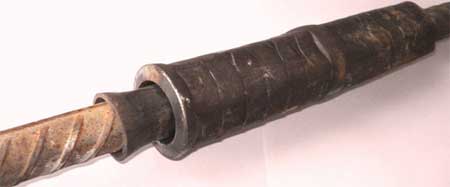

б) – выход арматурного стержня с переходной втулкой из муфты – брак
в) – разрушение опрессовочной муфты – применена тонкостенная муфта - брак
г) – разрушение опрессовочных муфт – применена тонкостенная муфта - брак
д) – выход арматурного стержня из муфты – результат недостаточного обжатия муфты - брак

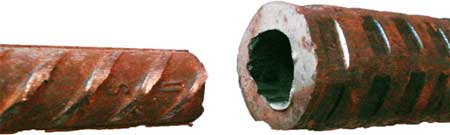

е) – выход арматурного стержня из муфты – результат «подгонки» арматурного стержня под конкретную муфту (арматурный стержень обточен болгаркой) – брак

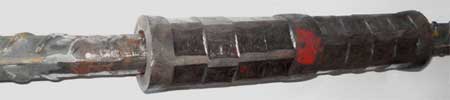

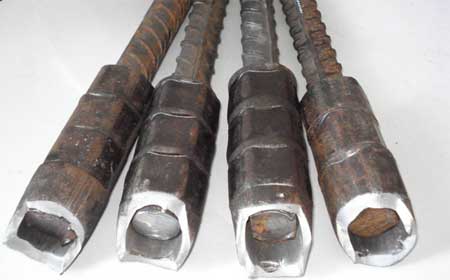

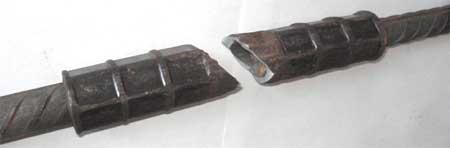

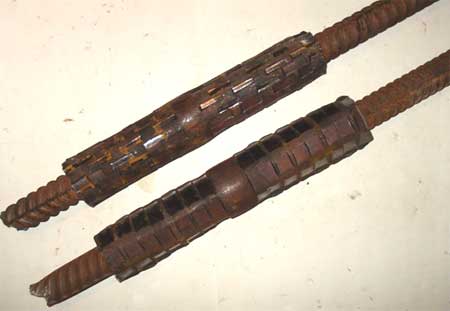

ФОТО 8 - а); б); в); г); д); е) - Контрольные муфтовые обжимные соединения арматурных стержней после механических испытаний.
а) – отклонение от перпендикулярности стыкуемых торцов - брак
б) – отклонение от перпендикулярности стыкуемых торцов - брак

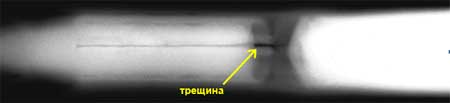

в) – продольная трещина опрессовочной муфты, неперпендикулярность торцов – брак

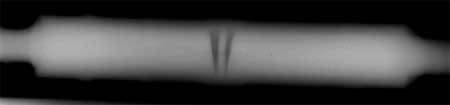

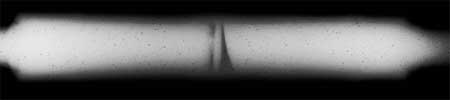

ФОТО 9 - Рентгенографические снимки муфтовых обжимных соединений
арматурных стержней
а), б) – до механических испытаний
в) – после механических испытаний.
