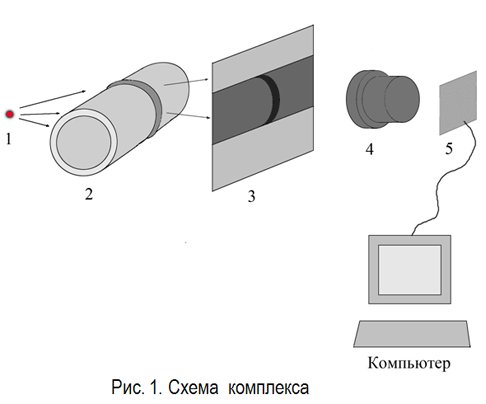

В испытательной лаборатории отдела Сварки ПКТИ разработан, создан и используется уже в течение нескольких лет комплекс для проверки качества сварных соединений методом рентгенографирования без использования рентгеновской плёнки путем получения рентгеновских изображений объектов на экране компьютера. Суть примененного метода поясняется на Рис. 1
1 – источник рентгеновского излучения (импульсного или непрерывного типа)
2 – исследуемый объект
3 – люминесцирующий экран специального типа
4 – широкоаппертурный объектив
5 – кремниевая матрица

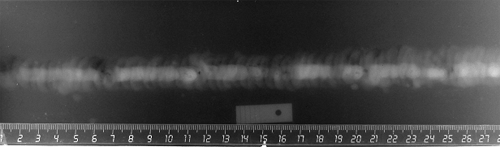

На рис.2 в качестве примера представлено полученное на комплексе рентгеновское изображение сварного шва пластины толщиной 13мм. Время получения изображения составляет несколько секунд.
Применение данного комплекса позволяет многократно сократить время от начала рентгенографирования до момента получения его результатов. Кроме того, полностью отпадает необходимость в использовании дорогостоящей радиографической пленки и хим. реактивов. Отпадает необходимость в специально приспособленном затемненном помещении для проявки, при этом архивирование результатов контроля на жестком диске компьютера (либо на других носителях) позволяет оперативнее находить необходимые данные по результатам контроля, а также избавится от хранения ренгеновских снимков, занимающих много места и являющихся пожаронебезопасными.
Данный метод рентгенографирования может применяться при тестировании практических навыков сварщиков организациями нанимателями.
Начальник отдела Белов И.П.
